大锥度线切割机床,原理及特点-仁光智能

作者:仁光小王发表时间:2021-03-12 15:58:13浏览量:1093

锥度线切割机床是在加工零件中必不可少的一款设备,其具有超大行程,高速,高精度,高度自动化,承载重量大,专业性强,在国内甚至国际拥有水平,广泛应用于航天,军工,航空等多个领域。

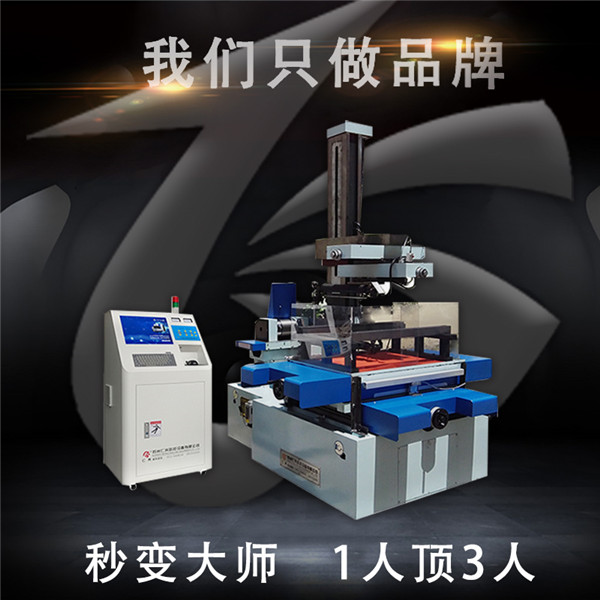

大锥度线切割机床



锥度线切割机床上的锥度切割是通过锥度线架来实现的,常见的锥度切割原理是下导轮中心轴线固定不动,上导轮通过步进电机驱动UV十字拖板,带动其4个方向的移动,使电极丝与垂直线偏移角度,并与XY轴按轨迹运动来实现锥度加工,即四联驱动,其中步进电机驱动的十字拖板称为锥度头。目前在数控线切割机床上使用的锥度线架主要分两种结构:平移式锥度线架、摆动式锥度线架。平移式锥度装置适合于小锥度的加工,摆动式锥度装置适合于大锥度加工。

大锥度线切割机床



为什么它能对一些特殊零件进行加工呢?这是因为其将传统意义中的由上托板、中托板、下托板UV锥度结构合并成一个装有型导轨的托板,减少了部件,简化了结构,更生要的是,将传统意义中的异面分布的U向导轨与V向导轨安装于同一个平面上,使得保证其垂直精度变得容易,大大减小了加工及装配的难度。改变传统的悬臂、上托板,下字托板、下托板、上臂逐层悬挂结构为支承结构,力学优化特别对保持UV向导轨副精度带来积极的作用。燕尾式滑块升降结构,受力平衡导向平滑,丝架距调整平稳,方便且刚性强。

大锥度线切割机床



如果还想了解更多关于大锥度线切割机床可以登录仁光智能官网,或拨打热线电话150-5026-8629咨询。
