大锥度线切割机床,机床的组成-仁光智能

作者:仁光小王发表时间:2021-03-12 15:48:42浏览量:1043

在数控线切割机床上加工有锥度的模具、零件,这时就需要大锥度线切割机床了。那就让我们进一步了解它吧!大锥度线切割机床由机械、电气和工作液系统三大部分组成。

机械部分是最为基础的,其精度直接影响到机床的工作精度,也影响到电气性能的充分发挥。机械系统由机床床身、坐标工作台、运丝机构等组成床床身通常为箱式结构,是提供各部件的安装平台,而且与机床精度密切相关。坐标工作台通常由十字拖板、滚动导轨、丝杆运动副、齿轮传动机构等部分组成。主要是与电极丝之间的相对运动,来完成对工件的加工。运丝机构是由储丝筒、电动机、齿轮副、传动机构、换向装置和绝缘件等部分组成,电动机和储丝筒连轴连接转动,用来带动电极丝按一定线速度移动,并将电极丝整齐地排绕在储丝筒上。

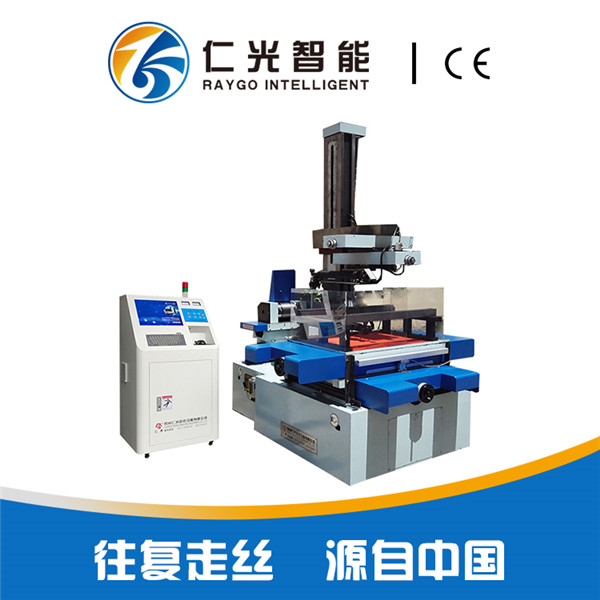

大锥度线切割机床




电气部分包括机床电路、脉冲电源、驱动电源和控制系统等组成。机床电路主要控制运丝电动机和工作液泵的运行,使电极丝对工件能连续切割。脉冲电源提供电极丝与工件之间的火花放电能量,用以切割工件。驱动电源也叫驱动电路,由脉冲分配器、功率放大电路、电源电路、预放电路和其它控制电路组成。是提供电源给步进电机供电的专用电源,用来实现对步进电机的控制。控制系统主要是控制工作台拖板的运动和脉冲电源的放电。

大锥度线切割机床



工作液系统一般由工作液箱、工作液泵、进液管、回液管、流量控制阀、过滤网罩或过滤芯等组成。主要作用是集中放电能量、带走放电热量以冷却电极丝和工件、排除电蚀产物等。

大锥度线切割机床



如果还想了解更多关于大锥度线切割机床可以登录仁光智能官网,或拨打热线电话150-5026-8629咨询。
