数控线切割机床坐标系-仁光智能

作者:仁光小王发表时间:2021-04-15 16:34:07浏览量:1342

数控线切割机的床坐标系又称之为机械坐标系,它是机床上固有的坐标系。机床原点又称为机械原点,它是机床坐标系的原点,它位于各坐标轴的正向最大极限处。这个点的位置是由机床生产商确定的,是数控线切割机床进行加工运动的基准点,也是检测的基准。

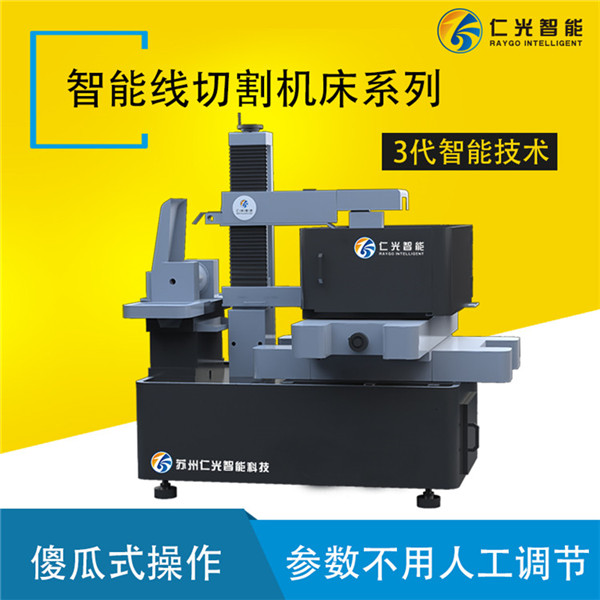

数控线切割机床


数控线切割机床坐标系的定义与其他数控机床一样按照国家标准。电极丝相对于静止的工件而运动。标准坐标系采用右手直角笛卡儿坐标系。数控线切割机床坐标系也可按面对工作台的左右方向为X轴,右边为X轴的正向。面对工作台的前后方向为Y轴,前向为Y轴的正向当标准。由于在整个切割加工过程中,电极丝始终垂直贯穿工件,不需要描述电极丝相对于工件在垂直方向的运动,故Z坐标省去不用。


数控线切割机床


有些数控线切割机床在进行锥度切割时,上丝架上的十字滑板可做前后、左右移动,这是平行于X轴和Y轴的另一组坐标轴,称为附加坐标轴。其中平行于X轴的左右移动轴为U坐标轴,平行于Y轴的前后移动轴为V坐标轴。X, Y,U,V四个坐标运动的有机配合,即四轴联动控制,就能加工出有锥度和上下异形截面形状的零件。


数控线切割机床
