线切割机的基本原理

作者:仁光智能发表时间:2021-01-11 00:00:00浏览量:2128



  大家都知道线切割机,但是是否清楚它的原理吗?作为一个线切割机的操作者,对它的原理当然要有所了解,下面我们就来看一下这其中的奥秘。

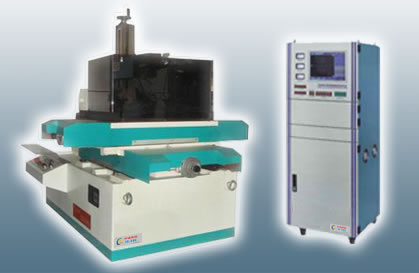

线切割机

58彩票  其基本物理原理是自由正离子和电子在场中积累,很快形成一个被电离的导电通道。在这个阶段,两间形成电流。导致粒子间发生无数次碰撞,形成一个等离子区,并很快升高到8000到12000度的高温,在两导体表面瞬间熔化一些材料,同时,由于电极和电介液的汽化,形成一个气泡,并且它的压力规则上升直到非常高。然后电流中断,温度突然降低,引起气泡内向爆炸,产生的动力把溶化的物质抛出弹坑,然后被腐蚀的材料在电介液中重新凝结成小的球体,并被电介液排走。然后通过NC控制的监测和管控,伺服机构执行,使这种放电现象均匀一致,从而达到加工物被加工,使之成为合乎要求之尺寸大小及形状精度的产品。

58彩票  数控线切割机床由机械、电气和工作液系统三大部分组成。那我们现在就来讲一下其中重要的机械部分。首先,我们必须明确, 线切割机床机械部分是基础,其精度直接影响到机床的工作精度,也影响到电气性能的充分发挥。

58彩票  机械系统由机床床身、坐标工作台、运丝机构、线架机构、锥度机构、润滑系统等组成。机床床身通常为箱式结构,是提供各部件的安装平台,而且与机床精度密切相关。坐标工作台通常由十字拖板、滚动导轨、丝杆运动副、齿轮传动机构等部分组成。

  主要是与电极丝之间的相对运动,来完成对工件的加工。运丝机构是由储丝筒、电动机、齿轮副、传动机构、换向装臵和绝缘件等部分组成,电动机和储丝筒连轴连接转动,用来带动电极丝按一定线速度移动,并将电极丝整齐地排绕在储丝筒上。线架分单立柱悬臂式和双立柱龙门式。单立柱悬臂式分上下臂,一般下臂是固定的,上臂可升降移动,导轮安装在线架上,用来支撑电机丝。锥度机构可分摇摆式和十字拖板式结构,摇摆式是上下臂。

线切割机

  线切割机通过杠杆转动来完成,一般用在大锥度机。十字拖板型,通过移动使电极丝伸缩来完成,一般适用在小锥度机。润滑系统用来缓解机件磨损、提高机械效率、减轻功率损耗。可起到冷却、缓蚀、吸振、减小噪音之作用。这就是线切割机床的机械部分了,这是很重要的内容。
