线切割机床的机械部分

作者:仁光智能发表时间:2021-01-11 00:00:00浏览量:1133



  大家都知道,数控线切割机床由机械、电气和工作液系统三大部分组成。那我们现在就来讲一下其中重要的机械部分。首先,我们必须明确, 线切割机床机械部分是基础,其精度直接影响到机床的工作精度,也影响到电气性能的充分发挥。

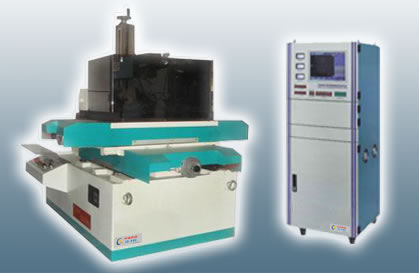

线切割机

  机械系统由机床床身、坐标工作台、运丝机构、线架机构、锥度机构、润滑系统等组成。机床床身通常为箱式结构,是提供各部件的安装平台,而且与机床精度密切相关。坐标工作台通常由十字拖板、滚动导轨、丝杆运动副、齿轮传动机构等部分组成。

58彩票  主要是与电极丝之间的相对运动,来完成对工件的加工。运丝机构是由储丝筒、电动机、齿轮副、传动机构、换向装臵和绝缘件等部分组成,电动机和储丝筒连轴连接转动,用来带动电极丝按一定线速度移动,并将电极丝整齐地排绕在储丝筒上。线架分单立柱悬臂式和双立柱龙门式。单立柱悬臂式分上下臂,一般下臂是固定的,上臂可升降移动,导轮安装在线架上,用来支撑电机丝。锥度机构可分摇摆式和十字拖板式结构,摇摆式是上下臂。

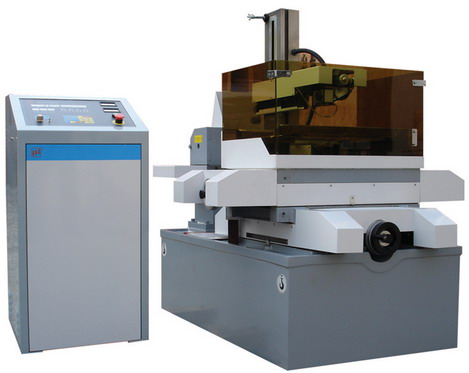

线切割机

  线切割机58彩票通过杠杆转动来完成,一般用在大锥度机。十字拖板型,通过移动使电极丝伸缩来完成,一般适用在小锥度机。润滑系统用来缓解机件磨损、提高机械效率、减轻功率损耗。可起到冷却、缓蚀、吸振、减小噪音之作用。这就是线切割机床的机械部分了,这是很重要的内容。
