线切割机床间隙补偿-仁光智能

作者:仁光小王发表时间:2021-04-13 16:32:34浏览量:1347

众所周知,使用线切割加工模具时,除了考虑线切割机床间隙补偿量外,还应考虑凸模与凹模之间的配合间隙。在今天的这篇文章中,小编会跟各位朋友分享一下线切割小技巧:加工模具时间隙补偿量的确定方法。

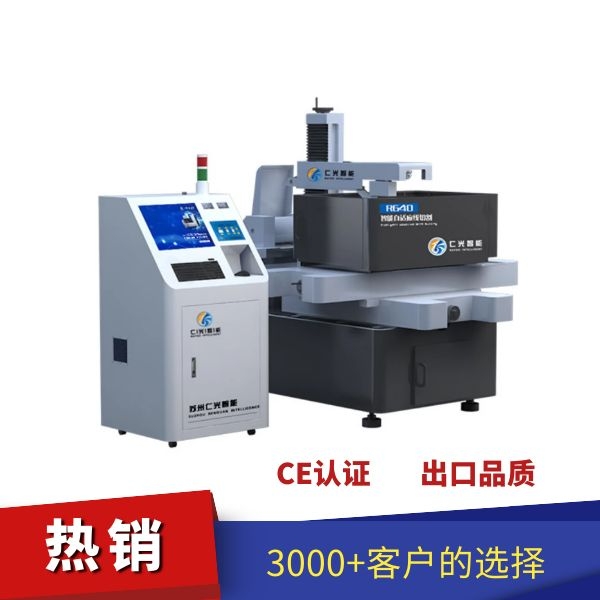

线切割机床


在编制线切割机床加工程序时,线切割机床间隙补偿量(δ)的计算方法为:δ=电极丝半径+电火花单边放电间隙±模具单边配合间隙。其中单边放电间隙对高速走丝线切割机而言,通常取值为0.01mm。这对一般精度的模具来说可以满足要求,但对精度要求较高的模具来说,机械地套用此方法就显得不足。在编制高精度模具的线切割程序时,应针对模具的具体要求和机床的特点,适当修正单边放电间隙的取值和考虑留有一定的研磨量,这样可有效地提高模具加工精度和延长模具使用寿命。


线切割机床


在冲孔模具设计中,产品尺寸由凸模决定。所以在线切割机床加工模具时,凸模按产品尺寸加工,配合间隙在凹模上扣除。在落料模具设计中,产品尺寸由凹模决定。所以在加工模具时,凹模按产品尺寸加工,配合间隙在凸模上扣除。快丝误差在一两丝那是正常,钼丝要常测量,钼丝超过一天,就应该去量一量,再计算补偿量。


线切割机床
