数控电火花穿孔加工机技术简介

作者:仁光智能发表时间:2021-01-05 00:00:00浏览量:1063



  数控电火花穿孔加工机技术简介。电火花加工设备。采用铜管作为电极,有导向器导向,在电极与工件之间施加高效脉冲电源,加工时主轴带动电极在伺服系统控制下作伺服进给,在电极与工件之间产生脉冲高频放电,有控制地蚀除工件。加工中,高压水质工作液从电极的内孔中喷出,对加工区域实施强迫排屑冷却,保证加工的顺利进行。

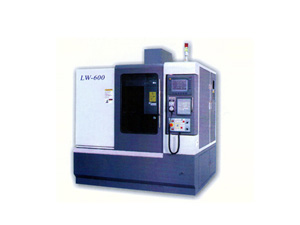

数控电火花穿孔加工机

58彩票  该种加工技术加工孔径范围一般在Φ0.3~Φ3mm,大深径比可达200:1以上,加工速度一般可达5-60mm/min,能直接从工件的斜面、曲面穿入,不受材料的硬度及韧性限制,除了能加工一般的导电材料外,还能顺利加工不锈钢、淬火钢、硬质合金、高温耐热材料、钛合金等其它一些难加工材料。

  为完成工件不同位置的小孔自动加工,该机床共有四个座标轴,其中三轴点位数控。工作台配置X、Y直角直线运动轴,完成工件各孔位置的换位。主轴头配置了S、Z两个轴,其中S为直线伺服运动轴,完成加工中电极的伺服进给。Z轴为手动直线运动轴,完成导向器与工件之间高度位置的调整。伺服主轴配置旋转头,完成加工中电极的旋转及旋转高压导液,旋转导电及电极的夹持。

数控电火花穿孔加工机

  机床数控轴X、Y、S轴均采用滚动导轨、滚珠丝杠,采用交流伺服电机及驱动。

  数控电火花穿孔加工机机床配置循环过滤的高低压工作液系统,工作液箱采用不锈钢制作,在加工精度要求时可配置工作液去离子系统。同时检床配置外冲液,使出口加工顺利,提高孔加的表面质量、精度。
